사운드 카드 고문해서 spdif 출력 이론만

아직 부품이 다 모이지 않아 실제로 실행하지 못했지만

PC9801-86 음원 보드를 고문해서 SPDIF출력을 해고자 설계를 해보았다.

성공여부는 미지수다.

spdif 출력 도전(피기백 형식)



PSG sound is played through pin 27 of YM2608 chip, and then mixed with the FM sound in the analog circuit



1. FM(YM2608)

2. PCM(Burr-Brown PCM61P)

3. FM+PCM mix

중요도 1>>>>2>3

부품	수량	역할	비고

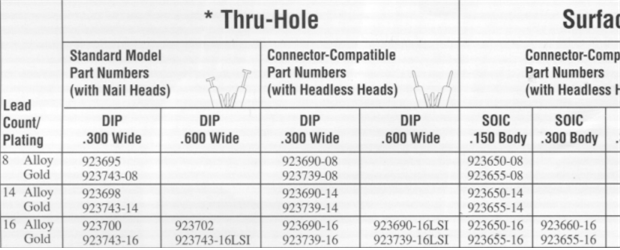

SOIC 16핀 클립 300mil	1개	YM3016-D	핀 간격 (Pitch) = 2.54mm TYP 몸체 폭 = 6.3mm TYP 전체 폭 = 7.62mm TYP 0.3인치 = 2.54mm × 3 = 7.62mm <모델명> 923660-16 (Alloy) 923665-16 (Gold)

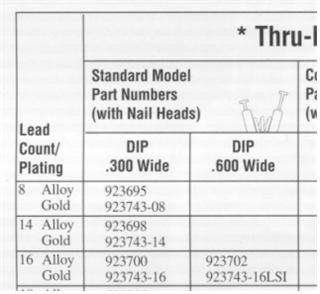

DIP 16핀 클립 300mil	2개	PCM61P	<모델명> 923700 (Alloy) 923743-16 (Gold)
1) SN74LVC8T245DBR 2) SSOP-24 0.65mm	2개	신호 5V → 3.3V	자체제작한 것 활용
LT3042 3.3V	1개	전원 5V → 3.3V	쓰면 좋지만 WM8804 보드 좋은거 사면 필요없음
WM8804 보드	1개	I2S → S/PDIF
30AWG 래핑와이어	1롤	배선



YM3016-D





PCM61P



1. FM 음원

- YM2608 근본: 하지만 사이즈가 크고, 신호도 명확하지 않음, 치오바타가 타기도함

- YM3016-D 착한놈: 1차 필터된 필요한 신호만 받음

YM2608		YM3016
FM 합성	→	입력
PSG	아날로그 믹서 (제외)
ADPCM	아날로그 믹서 (제외)

- 준비물: SOIC 16핀

- 빼낼 신호

· SD (Serial Data): 음성 데이터

· BCK (Bit Clock): 데이터 전송 타이밍

· LRCK (Left/Right Clock): 좌우 채널 구분

- 표준 I2S인지, 아니면 변태 포맷인지 판정필요

· 변태 포맷일 가능성이 높음

· 야마하 고유의 방식(Yamaha Serial Format)을 쓸 가능성 높음

· I2S 데이터 위치가 다르므로, 변환 보드에서 점퍼 노가다를 통해 소리가 깨지지 않는 지점을 찾아야 한다.

핀	이름	용도
4번	SD	Serial Data ← 탭핑
5번	CLOCK	Bit Clock ← 탭핑
7번	SMP2	CH2 샘플링 = RCK 역할 ← 탭핑
8번	SMP1	CH1 샘플링 = LCK 역할 ← 탭핑

<의심은 필요함 표준 I2S 포맷이 아닐수 있음>

SMP1 (8번 핀): 오디오 장치에서 보통 1번 채널(CH1)은 **Left(왼쪽)**

SMP2 (7번 핀): 2번 채널(CH2)은 **Right(오른쪽)**



[참고]

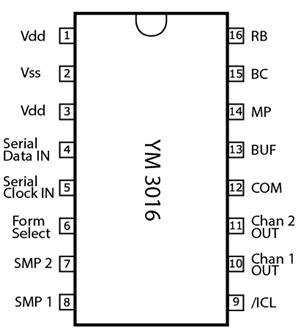

YM3016 Yamaha 2-Channel Serial & Binary input Floating D/A Converter

핀	이름	용도
1	Vdd	High electric potential side standard power source
2	Vss	Low electric potential side power source (GND)
3	Vdd	High electric potential side standard power source
4	SD	Serial input of digital signal to be converted
5	CLOCK	Clock to operate shift register and timing generator (04)
6	FORMAT	"0": 2's compliment, "1": Binary input
7	SMP2	Interval "1" becomes sampling time for CH2.
8	SMP1	Interval "1" becomes aampling time for CHl. The internal signal for latching eerial data is produced by using SMP 1 and SMP 2 fall.
9	/ICL	"1" - normal operation, "0" output under -36dB regardless of the signal SD.
10	Vout CH1	Sample hold analog switch output for CH1.
11	Vout CH2	Sample hold analog switch output for CH2.
12	COM	Common input to analog switches for CHl and CH2.
13	To BUFF	DAC analog output, input to the buffer operational amplifier.
14	MP	Exponential analog shift is carried out with the electric potential applied to the MP as a standard. Normally it is biased to the 1/2 VDD.
15	BC	Included between this terminal and 14 pin is a resistor which cancels an error caused by the input bias current of the buffer operational amplifier. It is recommened to add phase compensation capacity Cc externally.
16	RB	Internally generated highly accurate 1/2 VDD voltage comes out througg this pin and is applied to 14 pin by way of the buffer operational amplifier



2. PCM

- PCM61P 근본

- 준비물: DIP 16핀(dip이라서 쉬움)

- 표준 I2S인지, 아니면 변태 포맷인지 판정필요

· 변태 포맷일 가능성이 높음

· 18비트 Right-Justified라면 16비트 설정으로는 노이즈가 섞일 수 있음

· WM8804 보드에서 18비트 입력을 지원하는지, 혹은 24비트 모드에서 하위 비트를 버리고 제대로 인식하는지 테스트가 필요

핀	이름	용도
5번	CLK	Clock ← 탭핑
6번	LE	Latch Enable = LRCK 역할 ← 탭핑
7번	DATA	Serial Data ← 탭핑

[참고]

Burr-Brown PCM61P

Serial Input 18-Bit Monolithic Audio

DIGITAL-TO-ANALOG CONVERTER



PIN	FUNCTION	DESCRIPTION
1	–VS	Analog Negative Supply
2	LOG COM	Logic Common
3	+VL	Logic Positive Supply
4	NC	No Connection
5	CLK	Clock Input
6	LE	Latch Enable Input
7	DATA	Serial Data Input
8	–VL	Logic Negative Supply
9	VOUT	Voltage Output
10	RF	Feedback Resistance
11	SJ	Summing Junction
12	ANA COM	Analog Common
13	IOUT	Current Output
14	MSB ADJ	MSB Adjustment Terminal
15	TRIM	MSB Trim-pot Terminal
16	+VS	Analog Positive Supply





3. SPDIF 변환 보드

- 필수조건: 점퍼 설정으로 Right-Justified(우측 정렬) 모드를 지원해야 합니다.

(86보드 PCM 규격이 18비트 변태 규격이라 설정이 자유로운 보드가 필수

- 5V확인: 5V라면 레귤레이터 필요(AMS1117 등)

- 74HC125 DIP 타입) 신호 5V → 3.3

- AMS1117 전원 5V → 3.3V



- WM8804 또는 DIT4096 기반의 I2S to SPDIF 변환 모듈.

- 배선 도구: 30AWG 에나멜선/래핑와이어 클립(말) 위에 납땜할 가느다란 선.
