IC 프로그래밍



*.JED/ *.epn

JED: 프로그래머가 칩에 기록파일, 일종의 컴파일 결과물

eqn: 사람이 읽는 논리, 일종의 일종의 코드



EQN → 컴파일 → JED → GAL 기록

우리가 쓸 것은 JED이다.

EQN은 걱장하지 말자, 웬만한 레트로는 오타쿠들이 다 만들어놨다.

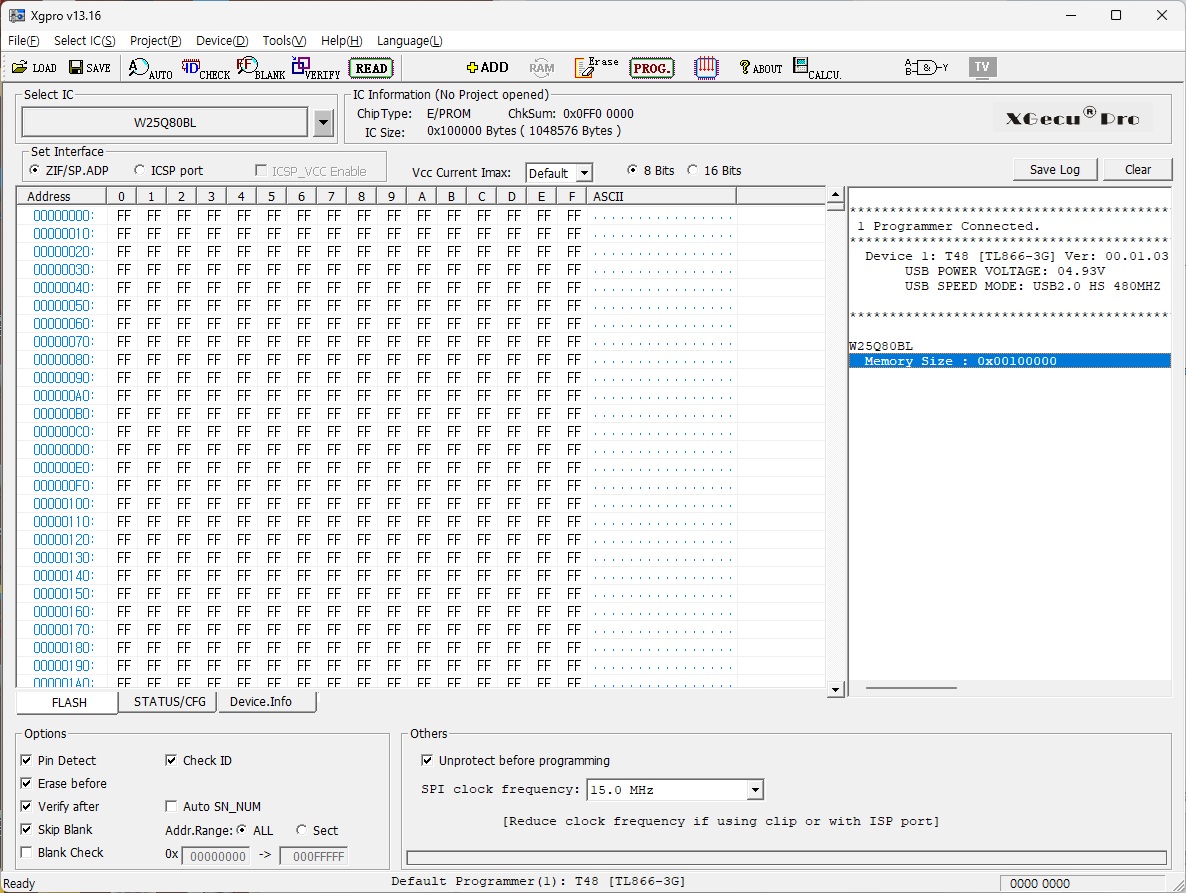

1. 첫 화면은 비어있어서 전부 1(FF)값이다.

- 0이 비어있을 것 같기는하지만 이는 칩의 종류(계열,구조)에 따라 다르다.

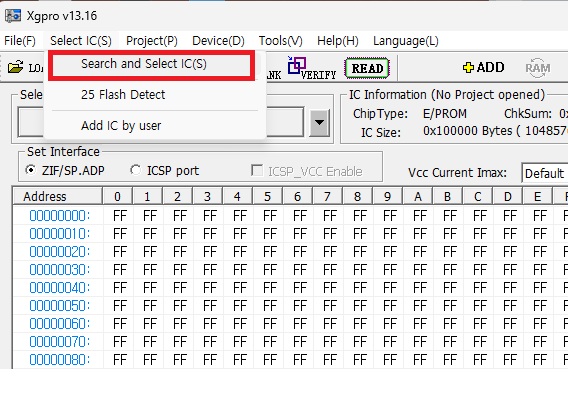

2. [Select IC] IC를 선택하자

3. 내가 구울 것은 GAL16V8D 2.54mm DIP

- 나는 이놈을 지네다리라고 부른다

4. 파일을 로드한다

- 메뉴 또는 아이콘 편한걸로...

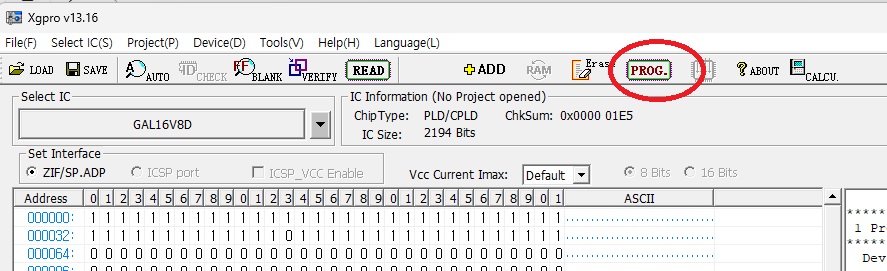

5 [PROG]를 누른다.

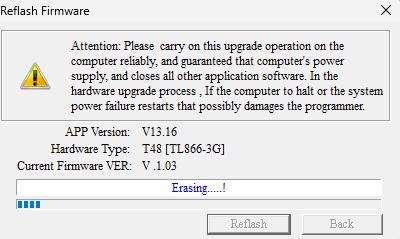

- 처음이라면 펌웨어를 한번 업데이트 할 것이다.

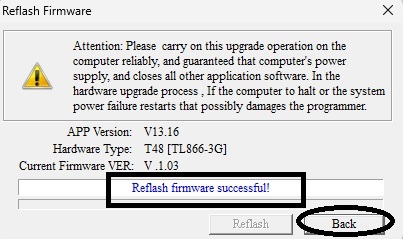

- 그냥 확인 끝나면 성

6. 선택한 칩의 UI가 뜬다

- 그림으로 친절하게 보여준다.

7. [Program]을 누른다.

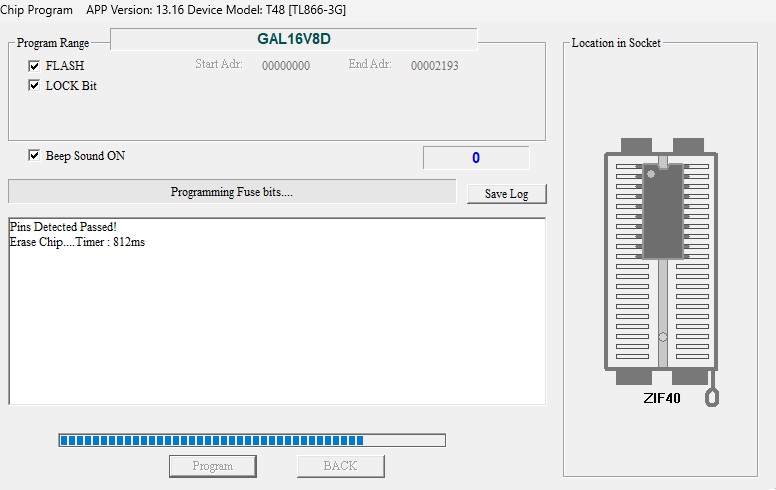

8. 굽는다

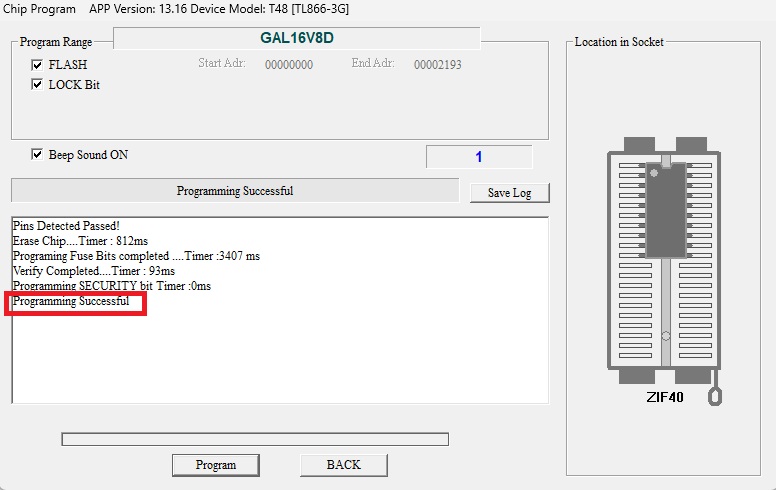

- 한 2초걸리려나, successful 뜨면 완료

9. [READ]로 확인하자

11. 처음 모두 1(FF) 값이었던 것들이 파일 내용으로 되어 있으면 성공
