PC9801-86과 -5v관계

[OPNA사운드의 근본 86음원에과 -5v를 알아보자.]

자료출처: https://radioc.web.fc2.com/column/pc98bas/pc980186_en.htm

- OPNA는 FM사운드 인 관계로 직접저으로 -5v가 필요하지는 않는것으로 보인다.

- 다만 걸리는 부분은 PCM DAC이다. PCM이기 때문에 게임상의 효과음을 담당한다고 보면된다.

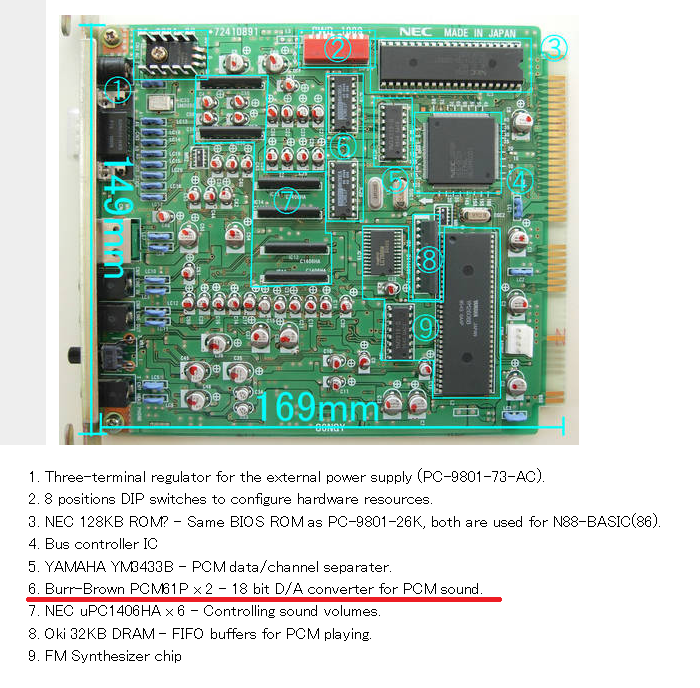

- 사진의 6번 칩 이름을 잘 보자 "PCM61P"을 확인 할수 있다.

- PCM61P에 대해 한번더 알아보자

 - 5V가 반드시 필요하고 설며에 의하면  모든 전원은 +-가 함께 짝을 이루어아한다고 나와있다.

  ※ All positive and all negative supply pins must be tied together respectively



[주재를 바꾸어 나의 컴퓨터 PC9821-XA7을 알아보자]

 - 정품(?) 파워에 전원을 인가하고 핀맵을 찍어보니 -5v가 없다

 - 이전의 PC98상황은 모르지만 적어도 95년즘에는 -5v를 쓰지 않는 것으로 추정된다.



[강제로 -5v를 주입하기 위해 C bus 핀맵을 보자]

 - ISA와 아주 조금은 비슷한 구석이 있어 신호가 병렬이다.

 - 이 점을 이용해서 강제로 -5v를 주입하려고 알아보았다.

자료출처: https://98epjunk.shakunage.net/miscel/cbus_signals.html

- 기종에 따라 다름이 있지만 공통적으로 -5v가없다

- -5v를 강제 주입했다면 큰일 날뻔했다...😢😅

- 이로서 메인보드 자체에서 -5v를 변환한다는 가설은 함께 사라졌다



[남는것은 하나]

- 경우의 수를 무도 지우고 남는것은 이제 하나다

- 86음원 보드에서 자체적으로 -5v를 만드는것

- 하지만 눈으로 보았을때 7905같은 리니어는 안보였다.

- 외부전원을 7v로 바꿔주는 왕관쓴 놈은 있기는 하지만...범인은 아니다

- 뇌정지가 왔다.



[실전]

- 이론은 여기까지 하고 배송이 오고나서 실전으로 돌입했다.

- 실제 구동을 해보니 소리가 잘 났다.

- 남는것은 멀티미터로 PCM칩의 다리를 찍어보는것이다.

- 과연 -5v가 나올것인가. 마음 졸이면서 찍었는데 바로 나왔다.

- 어떤 방법으로 자체적으로 -5v를 생산하는지는 모른다.

- gpt말로는 차지펌프일 수도 있다고 하는데 전문적인것은 모르겠다😅

- 결론: PCM(효과음)도 문제 없다.
