PC9801-86은 -5V를 필요로 한가

확실하지는 않지만 여러가지 정황을 종합하면

PC9801-86(OPNA)은 -5V를 필요로 한다고 볼 수있다는 결론에 도달했다.

물론 PCM과 관련된 칩이지만 결국 FM+PCM이 믹싱이되어 출력이 되기때문에

무음(?)인 PCM이 믹싱 과정에서 FM에게 영향을 줄 가능성이 매우 높다.

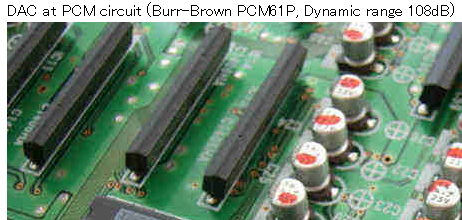

1. 우선 86보드의 DAC를 살펴보자( Digital to Analog Converter)

 - Burr-Brown PCM61P(Dynamic range 108dB)을 쓴다.

 - 자료출처: https://radioc.web.fc2.com/column/pc98bas/pc980186_en.htm

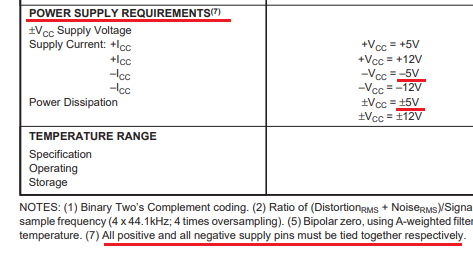

2. 그럼 PCM61P라는 녀석을 찾아보자

All positive and all negative supply pins must be tied together respectively.

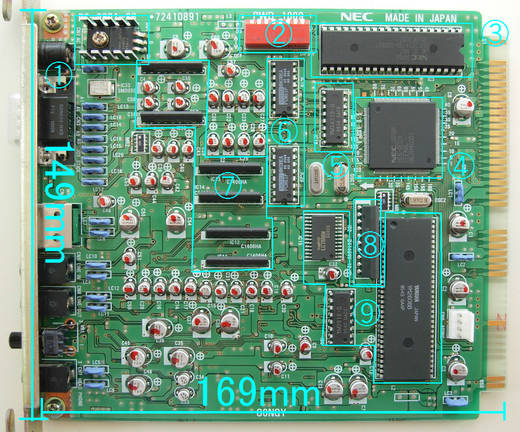

3. 마지막으로 86보드에서 PCM61P 을 찾아보자

 ⑥ Burr-Brown PCM61P x 2 - 18 bit D/A converter for PCM sound.

 - 그 녀석은 웅장하게도 두개나 실장되어 있다.

 - PCM61P의 지네 다리를 보자 당연한듯 연결되어있는 1번다리 8번다리









pcm61P.pdf

0.12MB
