플로피디스크 락 덤프(KryoFlux)

KryoFlux가 USB 타이밍에 민감해서 USB3.0있는 보드는 데이터 손실 날 수 있음

cmos에서 USB 3.0 off해도 이미 2.0이 3.0에 기생해서 간섭 받을수 있음

USB 2.0 보드만 달린 것이 무적

USB 2.0 off시키고 1.1로 해도 잘됨(이유는 반대로 2.0이 1.1에 기생하는 구조)



KryoFlux 드라이버 설치



1. 수동설정(install or setup 아님)

2. usb 연결

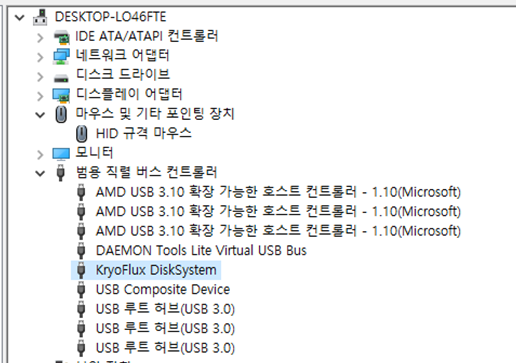

3. 장치관리자-KryoFlux로 추정되는 장치

  - [기타] 이름 없음 또는 [com&LPT] 나올 가능성 높음

  - 우클릭→드라이브 업데이트→수동→하위폴더 옵션 체트하면 자동으로 찾아줌

4. 결과물



5. 같은 컴퓨터에서 fdd 전원을 공급해야함

  ★ ★ 컴퓨터-FDD-KryoFlux는 같은 GND공유

· GND(-) 레벨이 같아야함

· GND(-) 다르면 전압차이 오류가 생겨서 0101을 다르게 읽음

가. Java + [dtc]폴더 안에 x64(x86) 폴더 합치기

다. 인스톨 없이 kryoflux-ui.jar 실행실행(CMD명령어 방법도 있음)

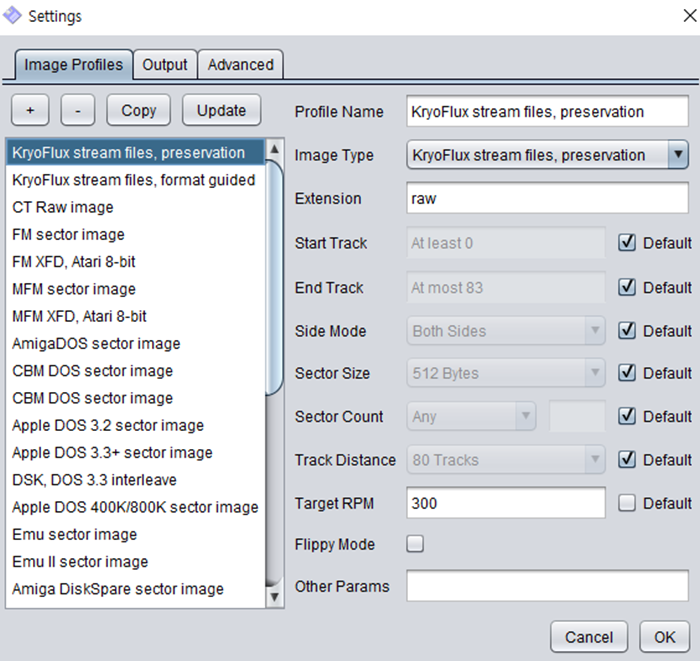

라. 세팅

  - 세팅의 왼쪽박스 옵션은 단순 이름 정의이나 디폴트값이 표준(한국은 이거면 될 듯)

  - 필요시 본인 디스크에따라 알아서 변경(pc98 5.25인치 에플)

○ Multiple   - 여러 출력 형식을 동시에 선택(예: flux + img 같이 저장) ○ KryoFlux stream files, preservation   - 플럭스(자기 신호 변화 시점) 그대로 저장   - 보호 트랙 / 배드섹터 / 롱트랙 / weak bit 유지   - 나중에 어떤 형식으로든 변환 가능   - 아카이브용 표준(복제방지 디스크면 무조건 이놈) ○ KryoFlux stream files, format guided   - 포맷 구조를 참고해서 읽음   - 정상 DOS 디스크엔 빠르고 깔끔   - 보호 구조는 일부 손실 가능   - 일반 디스크용 ○ CT Raw image   - CopyTrans 계열 raw, 특수 목적   - 거의 안 씀 ○ FM sector image   - FM 인코딩 디스크용, 아주 구형 (8비트 초창기)   - PC용 1.44MB는 아님 ○ FM XFD, Atari 8-bit   - Atari 전용 ○ MFM sector image   - 일반 DOS/PC 디스크용 IMG   - 섹터 단위로 추출, 보호 구조는 손실됨   - 그냥 파일 복사용

마. 파일-세팅옵션-로그 기록해야지 나중에 알수 있음

(영상으로 치면 x264 기록 컨테이너로는 모름)





6. Raw 데이터 저장

  가. 로그(어떤 옵션으로 덤프를 한것인지 확인용)

  나. 해시값(무결성 검증 7zip이용)

  다. 디스크 사진 있으면 좋겠지만...귀찮다



7. 가공(상황에 맞게 Raw데이터로 가공)

  가. DTC: 표준포멧 강점

  나. HxC: 보호분석, Week bit 시각화, 트렉구조 유지 강함

    - *.hfe 저장 고텍의 펌웨어가 FlashFloppy라면 *.HFE(V2)

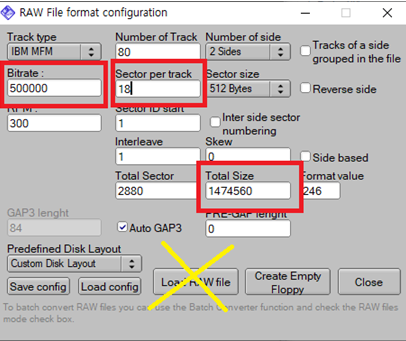

    - 비트레이트 50만 * 트렉 18 = 1474560(1.44메가)

  다. LOAD 메뉴에서 raw 첫파일 읽고(세팅의 load raw file 메뉴 아님)

 라. 알아서 컨버터(Gotek FlashFloppy면 Rev3 *.hef 가 무난)
